智能交通违章管理

作者: 发布于:2020/4/24 22:42:11 点击量:

1.简介

交通违章抓拍系统是智能交通的一个研究领域,通过综合运用车辆检测技术、车牌识别技术、图像处理技术、网络通信技术等,自动抓拍闯红灯违章、超速违章等违章车辆的图片,或者对监控现场录像,实现交通监控的自动化、智能化,降低交通违章,增强交通安全。交通违章抓拍系统通常包括红灯路口闯红灯违章抓拍系统、卡口系统和高速公路超速违章抓拍系统。

随着国内公路交通系统的不断完善,交通违章抓拍系统也取得了长足的发展。目前,市级以上城市的各个十字交通路口,大都安装了闯红灯违章抓拍系统,县级城市也正在引进。主要的高速公路也大都按照了超速违章抓拍系统。国内的各种违章抓拍系统制造商多达数百家,基本能够满足各种需求。

交通违章抓拍系统自问世以来,先后经历了数码相机、普通视频摄像机、高清摄像机3个阶段的发展。最初的数码相机系统能够拍到违章车辆的照片,但其抓拍速度慢,漏拍严重。普通视频摄像机系统有效解决了这个问题,同时,它有录像功能,能够对现场录像。但普通视频摄像机系统的像素低,抓拍效果欠佳。高清摄像机系统以其像素高的突出特点,不仅图片质量好、车牌识别率高,而且驾驶员的面部特征清晰可见。同时摄像机数目大为减少,系统结构得到简化,且便于安装和维护。

2.系统硬件总体设计

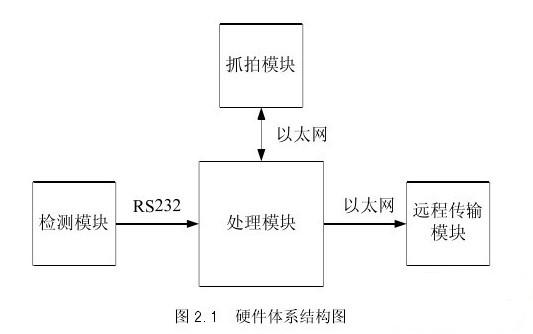

根据系统的的功能需求,系统硬件设计要能够检测车辆信号,对于闯红灯系统,还要能够检测红绿灯状态,同时,要能够控制抓拍设备抓拍车辆图片,并将图片、视频等数据传送到服务器。为此,将系统硬件分为检测模块、处理模块、抓拍模块、远程传输模块几个部分。硬件体系结构如图2.1所示。

(1)处理模块

处理模块接收检测模块的数据,综合处理后控制抓拍设备抓拍图片。一般处理模块采用工控机,工控机的配置同抓拍设备有关。对于高清摄像机,工控机一般要求

2.0GHZ以上的处理速度,1G内存。

(2)检测模块

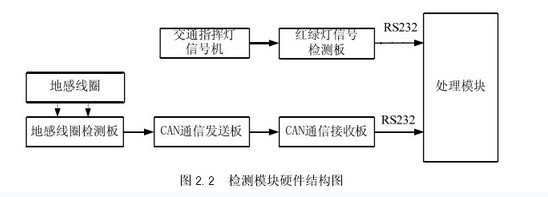

检测模块的主要功能是以地感线圈检测方式检测车辆信号。如果是闯红灯系统,也检测红灯状态。因此,检测模块包括2部分:车辆检测部分和红灯状态检测部分,如图2.2所示。

一般每个车道铺设2个地感线圈,为了防止检测信号衰落,地感线圈检测板离地感线圈比较近,离工控机较远,为了将检测板的数据发送给工控机,需要CAN通信发送板和接收板来传递数据。每当有车辆进入第1个线圈,或者离开第1个线圈,工控机都会收到车辆检测信号。在此检测信号中,包含了车辆所在的车道信息,同时,如果车辆是离开第1个线圈,车辆检测信号中还包含了车辆从进入第1个线圈到进入第1个线圈所有的时间。

红绿灯信号检测板离工控机较近,可以直接将数据传递给工控机。每1秒钟,检测板会将当前的红绿灯状态信号传递给工控机。

(3)抓拍模块

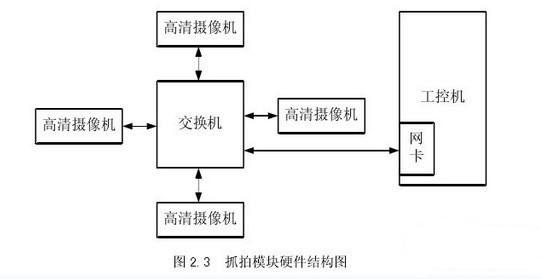

抓拍模块采用摄像机及交换机等配套设备。如图2.3所示。

高清摄像机的数量根据摄像机的像素和现场实际情况而定,一般300万像素的高清摄像机可以覆盖2到3个车道。

系统中的每台高清摄像机都配备了一个IP地址,通过交换机同工控机相连。

(4)远程传输模块

远程传输模块通过FTP方式将抓拍到的图片、视频,以及系统配置信息、日志、流量等数据和信息传输到远方服务器。

3.基于智能交通违章管理的解决方案!

(1)产品型号:福研整机YS-1001

整机配置:T2300CPU/1G内存/160G笔记本硬盘/4G工业CF
